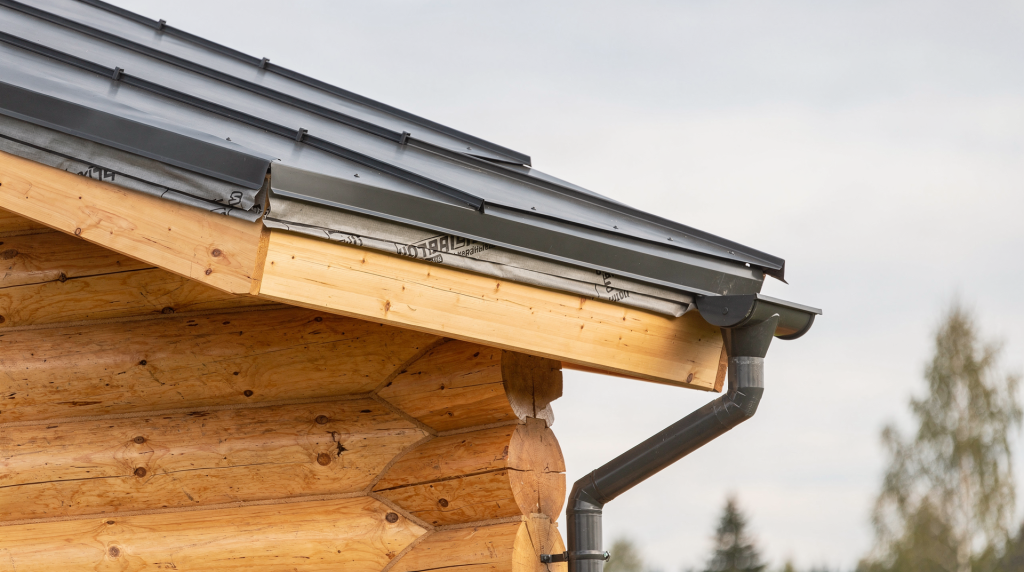

Узлы примыкания кровли к бревенчатой стене: инженерный анализ

Когда ко мне приносят проект или фотографии с объекта, я первым делом смотрю не на стропила и не на кровельное покрытие, а на то, как организован узел примыкания к стене. Это место, где вода, снег и ветер встречаются с самой подвижной частью дома — бревенчатым срубом. Если здесь что-то сделано «на глаз», без понимания физики древесины, протечка — лишь вопрос времени. И ладно бы только вода: за ней идут гниение верхних венцов, разрушение утеплителя и дорогостоящий ремонт, который всегда сложнее, чем кажется по смете.

Почему этот узел требует отдельного расчёта

Бревенчатая стена живёт своей жизнью. Она дышит, усаживается, меняет геометрию в зависимости от влажности и сезона. За первые два-три года сруб из сосны естественной влажности может сесть на 5–7% от высоты — для двухметровой стены это до 140 мм вертикального хода. Если кровельный узел спроектирован как жёсткая заделка, то либо крепёж вырвет, либо фартук порвёт, либо стропила перестанут опираться на мауэрлат. Поэтому примыкание кровли к бревенчатой стене мы всегда проектируем как подвижный водоотводящий контур, а не как статичный шов, заполненный герметиком.

Что происходит в зоне примыкания

• Концентрируется влага от косого дождя, тающего снега и наледи — здесь всегда работает «эффект стены», направляющий воду вниз;
• Появляются зазоры из-за усушки бревна (радиальные и тангенциальные деформации), а усадка добавляет вертикальные сдвиги до десятков миллиметров;
• Ветровая нагрузка действует на свес и фронтон неравномерно, вызывая вибрации и микроподвижки;
• В месте примыкания скапливается листва, хвоя, снег — это создаёт локальное увлажнение и ухудшает вентиляцию;
• Любой негерметичный стык мгновенно становится каналом для капиллярного подсоса воды внутрь стены.

Какие ошибки встречаются чаще всего

Самое распространённое заблуждение — взять узел с каменной стены и механически перенести его на дерево. Я видел десятки объектов, где фартук прикручивали жёстко, герметиком замазывали намертво, а об усадке даже не вспоминали. Уже через год-полтора шов трескался, герметик отслаивался от движущейся древесины, и внутрь попадала вода. Особенно больно смотреть на новые дома, где основные деформации происходят в первые 1–3 года. Именно в этот период узел либо доказывает свою работоспособность, либо превращается в источник хронических проблем.

Ошибки, которые я чаще всего вижу на объектах

• Жёсткое крепление планки примыкания к бревну без компенсационного зазора или скользящего элемента;
• Монтаж фартука прямо по сырой, неустоявшейся древесине, без сушки и без антисептирования торцевой зоны;
• Отсутствие верхнего и нижнего водоотводящего контура — вода затекает под фартук и застаивается в пазу;
• Использование только герметика без механической защиты: полиуретановый шов не работает как основной барьер при подвижках;
• Неправильный выпуск кровельного покрытия к стене — слишком короткий или без капельника, вода сбрасывается вплотную к бревну;
• Игнорирование снеговой нагрузки в месте примыкания: фартук не рассчитан на давление пласта снега, и его отгибает;
• Отсутствие доступа для осмотра и обслуживания — узел закрывают наглухо доборами, потом проблему обнаруживают только по мокрому пятну внутри.

Как устроен правильный узел примыкания

Надёжное решение должно одновременно решать три инженерные задачи. Первая — отвод воды: узел обязан быть гидродинамически продуманным, чтобы ни капли не оставалось у стены. Вторая — компенсация подвижек сруба: вертикальные и поперечные деформации должны гаситься конструкцией, а не разрушать её. Третья — сохранение целостности кровельного контура в зоне перехода от ската к вертикали. Если выпадает хоть одна, узел рано или поздно откажет.

Основные элементы

• Опорная конструкция — мауэрлат или верхний венец, тщательно выверенный по горизонту и закреплённый с припуском на регулировку;
• Скользящее соединение или компенсационный зазор (обычно 15–25 мм на каждый метр высоты);
• Гидроизоляционный фартук — металлический лист с цинковым покрытием не менее 275 г/м² или эластичная мембрана, заведённая под кровельное покрытие и опущенная вниз по стене;
• Прижимная планка с креплением, допускающим вертикальное скольжение — например, через овальные отверстия или на скользящих кронштейнах;
• Герметизирующий слой как дополнительная страховка, но не основа защиты: эластичный полиуретановый или акрил-латексный состав с адгезией к влажной древесине;
• Организованный водоотвод — капельник или водоотбойная планка, направляющая поток в водосточный желоб;
• Ветрозащитное оформление верхней кромки — обычно отлив с напуском, предотвращающий задувание снега.

Логика работы узла

Вода не должна задерживаться у стены. Наружный фартук, смонтированный с уклоном наружу (даже 3–5° достаточно), отправляет основной поток вниз, а прижимная планка дополнительно прикрывает верхний край от лобового дождя. Самое главное — верхний крепёж фартука не должен быть жёстко завязан на бревно. При усадке стены стропильная система опускается вместе с мауэрлатом, и фартук скользит относительно стены, сохраняя герметичность. Если же он закреплён намертво, либо планку выгнет, либо шов разорвётся. Поэтому в схеме важна парная работа: герметик обеспечит эластичность, а скользящая механика — долговечность.

Материалы: что работает, а что нет

Выбор материалов для примыкания кровли к бревенчатой стене должен учитывать не только коррозионную стойкость, но и коэффициенты температурного расширения, паропроницаемость и механику усадки. Я не рекомендую универсальные «кровельные герметики», если подрядчик не может подтвердить их эластичность в диапазоне подвижек 30–50% и адгезию к древесине с влажностью до 20%. В бревенчатом доме важно, чтобы все слои дышали и не запирали влагу внутри стены. Лично я всегда отдаю предпочтение металлам с качественным покрытием и мембранам, проверенным на реальных объектах.

Этапы правильного проектирования

Узел примыкания нужно просчитывать до начала кровельных работ, а не придумывать на высоте, когда уже смонтирована обрешётка и подшит карниз. Каждый раз, когда я веду технический надзор, прошу проектировщика показать детальную схему с указанием подвижек и путём водоотвода. Без неё невозможно проконтролировать, что будет через три года эксплуатации. Итак, алгоритм из четырёх обязательных шагов.

1. Оценить усадку сруба

Для бревенчатого дома из сосны естественной влажности средняя усадка составляет 5–7% от высоты стены, для оцилиндрованного бревна — чуть меньше, для клеёного бруса — около 1–2%. Но даже минимальные проценты без учёта приводят к проблемам. Я всегда закладываю в проект запас на вертикальное перемещение верхнего венца не менее 80–100 мм для одноэтажного сруба. Если дом уже стоял несколько лет, усадка практически завершена, но остаточные сезонные колебания всё равно есть — порядка 10–15 мм, и их тоже нужно компенсировать. Узел должен жить вместе со стеной, а не сопротивляться её движению.

2. Определить тип кровли

Для двускатной крыши узел чаще всего выполняется по фронтону и по боковым примыканиям. У вальмовой и ломаной добавляются переходы и ендовы, где вода идёт по сложной траектории. Чем сложнее геометрия, тем выше риск ошибок в отводе воды. Я всегда настаиваю, чтобы для всех нестандартных стыков делали отдельные чертежи с привязкой к стропильной системе. Например, в месте примыкания мансардного окна к стене важно не только водоотведение, но и пароизоляционный контур, иначе точка росы уйдёт в утеплитель.

3. Продумать путь воды

Вода не должна «надеяться» на герметик. Нужно просчитать, как она поведёт себя при косом дожде с ветром 20 м/с, при таянии снега и в период весеннего подтаивания, когда наледь блокирует водоотвод. Проверенный приём — сделать на схеме несколько векторов стекания и для каждого предусмотреть барьер: фартук, капельник, отбойник. Если траектория приводит к застою, конструкция требует доработки. По опыту, именно в этом месте экономия на доборных элементах оборачивается самыми дорогими переделками.

4. Закладывать обслуживание

Узел должен быть доступен для осмотра хотя бы раз в год. Я всегда требую оставить съёмные элементы или ревизионные зазоры. Если всё наглухо зашито вагонкой или сайдингом, то даже малейшая протечка останется незамеченной до тех пор, пока бревно не почернеет. Простой лайфхак: сделать фартук с отгибом, который можно отвернуть для осмотра, не разрушая отделку. И обязательно нанести на видимую сторону маркировку водостойкой краской — помогает при последующих проверках.

Практическая схема: на что смотреть при монтаже

Этот чек-лист я составил на основе сотен осмотров и приёмок. Рекомендую использовать его прямо на стройке, чтобы не пропустить ни одного критичного нюанса. Даже мелкая, на первый взгляд, деталь — например, неправильно направленное овальное отверстие — приводит к тому, что через пару сезонов узел перестаёт работать.

Проверка узла примыкания

• Есть ли компенсация усадки — скользящий крепёж или зазор с пружинным элементом?
• Не зажат ли фартук жёстко к бревну, остаётся ли зазор для движения?
• Заведён ли верхний край примыкания под защитный элемент — отлив или водоотбойную планку?
• Есть ли уклон фартука наружу минимум 5° для отвода воды?
• Защищена ли древесина в зоне контакта — нанесён ли антисептик, обработан торец восковой эмульсией?
• Нет ли открытых мест, куда будет попадать снег при метели?
• Выполнен ли монтаж без натяжения мембран и лент — должно оставаться провисание в пазу для температурных компенсаций?
• Можно ли визуально осмотреть стык после монтажа кровельного покрытия?

Чем опасен неправильный узел

Коварство бракованного узла в том, что он долго не подаёт явных сигналов. Снаружи всё может выглядеть аккуратно, а внутри бревна и утеплителя уже идёт процесс разрушения. Древесина темнеет сначала локально, потом появляется грибок, затем гниль. Запах сырости и плесени — частый спутник скрытых протечек. В своей практике я не раз сталкивался с тем, что ремонт кровли начинали только после того, как верхний венец терял несущую способность. Замена бревна в срубе — это сложный и дорогой вид работ, которого можно избежать грамотным проектированием.

Последствия, которые я считаю наиболее критичными

• Протечки в зоне потолка и верхнего венца — вода попадает на перекрытие и разрушает подшивку;
• Намокание утеплителя и потеря теплотехнических свойств — минеральная вата при увлажнении на 10% теряет до 50% сопротивления теплопередаче;
• Разрушение внутренней отделки — отслоение штукатурки, набухание вагонки, пятна на потолке;
• Биопоражение древесины — плесень, грибок, жук-древоточец при постоянной влажности выше 20%;
• Деформация доборных элементов — изгиб отливов, отрыв планок, нарушение геометрии кровли;
• Рост стоимости ремонта из-за вскрышных и восстановительных работ — скрытые полости всегда дороже.

Когда нужен усиленный вариант узла

Стандартная схема с единственным фартуком и скользящим креплением надёжна в обычных условиях, но есть ситуации, где требуется повышенная механическая и гидроизоляционная стойкость. Я всегда перехожу на усиленный узел в следующих случаях:

• Дом новый и усадка ещё не завершена — добавляю двойные скользящие крепления и пружинные компенсаторы на прижимных планках;
• Кровля имеет сложную форму с многочисленными примыканиями — разрабатываю поэлементную схему с раскладкой фартуков и дополнительными отливами;
• Район с высокой снеговой нагрузкой (IV–V снеговые районы) — фартук усиливается рёбрами жёсткости и защищается от обрушения снежного пласта;
• Стену систематически заливает косым дождём при преобладающих ветрах — устанавливаю двухъярусный водоотвод с промежуточным отбойником;
• Примыкание находится в зоне ветрового подпора — добавляю ветрозащитную манжету из мембраны;
• Проект предусматривает тёплый контур и высокие требования к воздухо- и пароизоляции — узел усиливается дополнительными пароизоляционными лентами и герметиком с контролируемой паропроницаемостью.

Как принимать узел у подрядчика

Приёмка примыкания кровли к бревенчатой стене — это не беглый взгляд снизу, а осмысленная проверка инженерной логики. Я всегда задаю подрядчику несколько ключевых вопросов и смотрю, насколько его ответы соотносятся с реальностью. Если вместо чёткого описания схемы слышу «мы всегда так делаем», это сигнал к более пристальному контролю.

Что спросить у подрядчика

• Как узел компенсирует усадку? Покажите элемент скольжения или овальные пазы.
• Какие материалы использованы и почему? Прошу предъявить заводскую маркировку на металле и сертификат на герметик.
• Где проходит основной водоотвод? Покажите капельник и траекторию стекания воды.
• Как защищён верхний край? Есть ли водоотбойная планка или отлив с нахлёстом на фартук?
• Предусмотрено ли обслуживание? Можно ли добраться до стыка без разборки кровли?
• Что будет с узлом через 2–3 года эксплуатации? Прошу прогноз по возможной остаточной усадке и проверке состояния.

Минимум, который должен быть у нормального решения

• Понятная схема узла в чертеже или эскизе с размерами и указанием подвижек;
• Описание материалов — марка металла, тип герметика, способ крепления;
• Возможность осмотра — хотя бы один съёмный элемент или ревизионная щель;
• Отсутствие жёсткой привязки к движущейся стене — узел «живой»;
• Физический барьер для воды — фартук, отлив, водоотбой — а не просто косметическая герметизация.

Типовые решения по ситуации

FAQ

Можно ли обойтись только герметиком?

Нет. Герметик в узле примыкания кровли к бревенчатой стене работает только как дополнительная страховка. Основную роль должны играть конструктивная подвижность, фартук и водоотвод. Я неоднократно переделывал узлы, где подрядчик возлагал все надежды на полиуретановый шов — через сезон он терял адгезию к усаживающемуся бревну, и вода находила путь.

Нужно ли ждать полной усадки дома перед монтажом?

Если вы планируете жёсткое крепление без компенсаторов — да, иначе узел сломается ещё до окончания отделки. Но для бревенчатого дома гораздо разумнее изначально заложить схему, допускающую движение стены. Например, использовать скользящие опоры для стропил и вертикальные овальные пазы в крепеже фартука. Это надёжнее, чем потом вскрывать кровлю и перемонтировать всё заново.

Что важнее: герметичность или подвижность?

Нужны оба параметра, но если выбирать один, то для бревенчатого дома критичнее подвижность с сохранением организованного водоотвода. Жёстко герметичный, но неподвижный узел — это мина замедленного действия. При усадке стена оторвёт его от кровельного покрытия, и образуется щель, которую вы даже не увидите под отделкой.

Можно ли сделать такой узел самостоятельно?

Можно, если есть понимание усадки, кровельной геометрии и гидродинамики. Я часто консультирую индивидуальных застройщиков, и они справляются, имея базовые навыки и детальный чертёж. Но в сложных случаях — мансардная кровля, большие свесы, снеговые районы — лучше привлечь инженера-проектировщика и контролировать работы по узловым схемам, а не по привычке «как у соседа».

Как понять, что узел уже течёт?

Частые признаки — потемнение древесины в районе верхнего венца, мокрые пятна на потолке, запах сырости, следы ржавчины на крепеже, намокание утеплителя в верхней зоне стены. Иногда течь проявляется только при определённом направлении ветра, поэтому если есть подозрения, можно провести испытание водой из шланга с разных сторон и посмотреть на реакцию внутри. Но лучше всего — регулярный осмотр после ливней.
