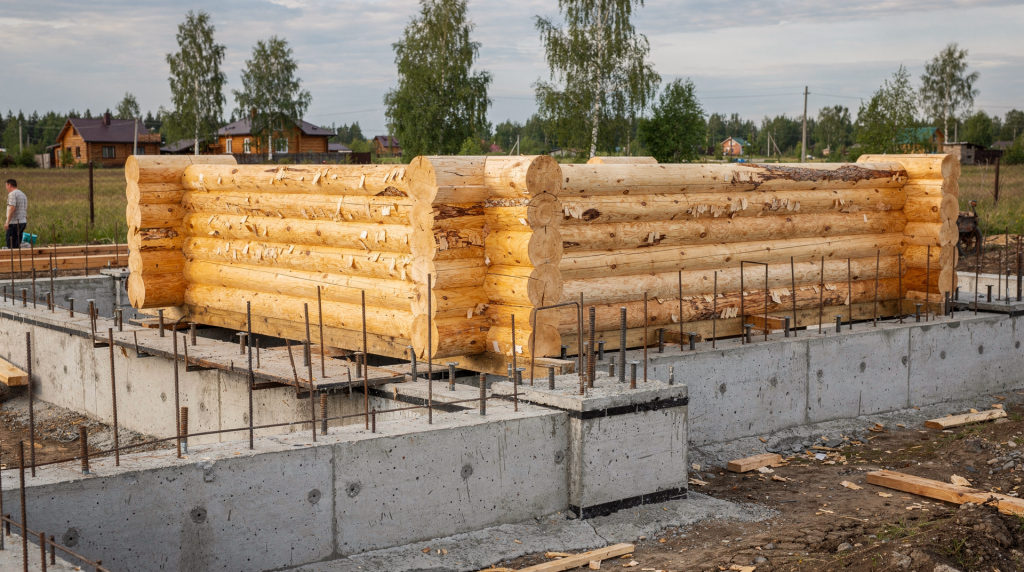

Фундаменты для бревенчатых домов: типы, расчет, узлы

Фундамент выбирается не «как у соседа» и не по принципу «все так строят». На первое место выходят геология участка, реальная масса сруба, уровень грунтовых вод и способность конструкции работать в условиях сезонных подвижек. Для бревенчатого дома критичны три фактора: равномерная осадка, жесткость основания и грамотные узлы сопряжения. Дерево легче камня, но гораздо чувствительнее к перекосам. Если бетон треснул — это заметно сразу. Если же геометрию начало ломать в срубе — сигнал может прийти с опозданием, когда бревна уже поведены, а перегородки работают враспор.

Почему фундамент в бревенчатом доме важнее, чем кажется

Бревенчатый дом крайне редко разрушается сам по себе. Проблемы почти всегда стартуют снизу. Неравномерная осадка проявляется не трещинами в теле бетона, а деформациями сруба: расходятся угловые соединения, меняется геометрия проемов, двери начинают закусывать, а окна перестают открываться. Мне приходилось выезжать на объект, где хозяева дважды перебирали кровлю, потому что конек «ушел», а причина была в проседании одного угла плиты на 40 мм.

Фундамент под бревно — это расчетный, а не декоративный элемент. Его задача многогранна:

• передать всю нагрузку от дома на основание без критических деформаций;
• удержать геометрию в условиях морозного пучения и сезонных подвижек влажных грунтов;
• отсечь капиллярную влагу от древесины нижних венцов, исключив точку росы в пироге перекрытия;
• дать монтажникам ровную и безопасную базу для сборки первого венца (часто именно кривой фундамент порождает проблемы с укладкой окладного венца из лиственницы);
• сохранить конструктивную схему дома на весь расчетный срок, который по ГОСТ 27751-2014 для таких строений составляет не менее 50 лет.

Какие бывают фундаменты для бревенчатых домов

Тип основания определяют не каталоги компаний, а анализ участка. Брать рекламный буклет и переносить оттуда решение на свой объект не стоит — каждый раз считаем заново. На практике крутятся четыре основных типа фундаментов, и у каждого своя ниша, привязанная к геологии, глубине промерзания и конструктиву сруба.

Ленточный фундамент

Относительно стабильные грунты, где нет выраженного пучения, а перепад несущей способности по длине стены не превышает 20% — вот его стихия. Лента дает непрерывную опору под стенами и хорошо сочетается с тяжелыми срубами из бревна диаметром от 320 мм и более. Но здесь есть нюанс: многие недооценивают сезонный цикл. Даже на условно непучинистых грунтах лента может работать как балка, если подошва заложена без учета глубины промерзания. В одном из проектов на суглинках с глубиной промерзания 1,4 метра заказчик настоял на ленте мелкого заложения, и через три сезона мы фиксировали раскрытие швов в перерубах.

Плюсы:

• понятная конструктивная схема, освоенная большинством строительных бригад;
• удобно организовать цоколь и техническое подполье;
• равномерно распределяет нагрузку от стен без необходимости в сложном армопоясе под ростверк.

Минусы:

• при ошибках с глубиной заложения морозное пучение поднимает бревенчатый сруб неравномерно;
• на просадочных грунтах способен дать трещины с раскрытием до 2–3 мм за один цикл замораживания-оттаивания;
• требует качественной гидроизоляции и кольцевого дренажа — без них лента работает как мостик холода и влаги.

Свайный фундамент

Там, где верхние слои представлены торфяниками, пылеватыми песками или насыпным грунтом с органическими включениями, — у свай нет альтернативы. Для бревенчатого дома это часто оптимальный вариант, особенно на участках с уклоном или высоким уровнем грунтовых вод. Работал с объектом на склоне с перепадом 1,8 метра: винтовые сваи позволили обойтись без террасирования и вывести ростверк на единую отметку.

Плюсы:

• держит расчетную нагрузку на слабых и обводненных грунтах;
• объем земляных работ сокращен до минимума — нет котлована;
• монтаж сруба можно начинать на 2–3 недели раньше по сравнению с бетонными работами.

Минусы:

• несущую способность каждой сваи нужно подтверждать полевыми испытаниями или расчетом по СП 24.13330;
• оголовки должны быть выведены в одну плоскость с точностью ±5 мм, иначе ростверк или нижний венец придется подгонять клиньями;
• узел соединения сваи и ростверка требует инженерного расчета — пренебрежение им дает точечные перегрузки в опорных венцах.

Плитный фундамент

Плиту заливают там, где нужна максимальная стабильность. Если грунт склонен к неравномерным деформациям или требования к жесткости основания высоки, вариант оправдан. Но говорить, что плита — панацея, нельзя. Она дороже в устройстве и требует грамотной подготовки основания, иначе вместе с домом будет «плавать» в зоне морозного пучения.

Плюсы:

• высокая пространственная жесткость сводит к минимуму риск локальных просадок;
• удобна для домов без высокого подполья, где полы по грунту;
• при правильном утеплении отлично работает как тепловой аккумулятор.

Минусы:

• стоимость на 30–50% выше ленточного фундамента в аналогичных грунтовых условиях;
• инженерная подготовка сложнее: требуется узел сопряжения с коммуникациями и отмосткой;
• экономия на утеплении и основании ведет к промерзанию краевой зоны плиты.

Столбчатый фундамент

Когда-то столбчатые решения применяли для легких срубов бань и летних кухонь. Сегодня под полноценный бревенчатый дом их ставят редко. Если дом разбирает по бревнам ветровая нагрузка, а столбы заложены без учета касательного пучения, последствия предсказуемы. Я рассматриваю столбчатый фундамент только как компромисс для легких сезонных строений и только после расчета на опрокидывание и морозное пучение. Для жилого сруба площадью более 50 квадратов он практически всегда недостаточен.

Как выбрать фундамент для бревенчатого дома

Выбор начинается не с типа дома, а с конкретного участка. Сначала собираем исходные данные: геологию, гидрологию, снеговой район, расчетную сейсмичность, конструктив дома. Потом уже подбираем основание. Это правило прописано в СП 22.13330, и любое отклонение от него — риск.

Что нужно учитывать

• тип грунта и его несущую способность по результатам статического зондирования или полевых испытаний;
• уровень грунтовых вод в период весеннего паводка и осенних дождей;
• глубину промерзания для данного региона;
• рельеф участка и перепад отметок под пятном застройки;
• вес сруба, кровельного пирога и снеговой нагрузки (для европейской части России в расчет часто идет 180–240 кг/м2 снега);
• наличие печи, камина или кирпичного щитка — они дают локальную нагрузку до тонны и более;
• планируется ли подвал, цоколь или техническое подполье.

Простой практический ориентир

• Плотный сухой грунт с модулем деформации выше 20 МПа — лента с заглублением подошвы на расчетную глубину промерзания.
• Слабые и влажные грунты, торфяники или участок с уклоном — сваи с ростверком. Тип свай (винтовые, буронабивные, забивные) подбираем по расчету.
• Нужна максимальная стабильность, сложная геология и высокий уровень ответственности — плита с ребрами жесткости и утеплением.
• Дом небольшой и легкий (сруб из бревна диаметром 200–220 мм без мансарды) — возможны облегченные решения, но только после расчета на морозное пучение и опрокидывание.

Расчет фундамента: с чего начинать

Расчет нельзя сводить к усредненным цифрам из интернет-табличек. Нужны исходные данные и понимание механики грунтов. Я всегда рекомендую начинать с инженерно-геологических изысканий и только потом переходить к сбору нагрузок. Без геологии расчет превращается в гадание, а запас прочности оказывается либо избыточным, либо недостаточным.

Основные этапы расчета

1. Определить конструктив дома: диаметр бревна, этажность, мансарда, тип кровельного пирога, наличие перерубов и тяжелых перегородок.
2. Посчитать постоянные нагрузки: стены, перекрытия, кровля, отделка, утеплитель.
3. Добавить временные нагрузки: снег (по СП 20.13330 для вашего района), полезная нагрузка на перекрытия (не менее 150 кг/м2), вес оборудования.
4. Оценить несущую способность грунта по результатам статического зондирования или лабораторных испытаний образцов.
5. Проверить осадки и неравномерность деформаций по СП 22.13330 — для бревенчатого дома предельная разность осадок не должна превышать 0,002 от длины стены.
6. Назначить тип фундамента и проверить его узлы (опирание, крепление, компенсаторы).

На что чаще всего ошибаются

• недооценивают массу кровли и снеговую нагрузку, не перекрещивая расчет с региональной картой;
• забывают про печь или камин — кирпичный щиток весит 600–900 кг, и это точечная нагрузка;
• не учитывают локальные нагрузки от перегородок, особенно каркасных с тяжелой отделкой;
• выбирают фундамент без геологии — на глаз, по опыту соседей;
• делают опоры «с запасом», но без проверки деформации — в итоге жесткий фундамент и подвижный грунт работают друг против друга, а трещит бревно.

Узлы фундамента, которые нельзя упрощать

Качество узлов определяет, будет ли дом служить без капитального ремонта. Самый надежный тип фундамента можно испортить парой ошибок в сопряжениях. Узлы я всегда разбираю через конкретные элементы и их функции — так меньше вероятность, что на стройке что-то пойдет не так.

Узел опирания сруба на фундамент

Между фундаментом и первым венцом обязательно ставим гидроизоляционную отсечку — обычно два слоя рубероида или более современный битумно-полимерный материал. В одном из проектов я наблюдал, как прораб предложил заменить гидроизоляцию на полиэтиленовую пленку — результат: капиллярная влага достигла окладного венца за две зимы. Первый венец должен лежать ровно, без точечных перегрузок. Если на фундаменте есть перепад, клинья и подкладки не выход — они создают мостики влаги и нарушают теплотехнику узла. Лучше пройтись по верхнему обрезу шлифовальной машиной или устроить выравнивающую стяжку.

Узел крепления к фундаменту

Дом не должен «ездить» по основанию при ветровых нагрузках и сезонных подвижках. Но жесткая фиксация и естественная усадка — классический конфликт. Крепить сруб к фундаменту нужно с учетом вертикальных перемещений: анкерные болты с компенсаторами, например, пластины с прорезями, позволяют бревну оседать без распирания. Часто применяю схему с вертикальными шпильками или анкерами, вмонтированными в армопояс. Гайки на шпильках после первого сезона усадки подтягиваю на 5–10 мм, чтобы выбрать зазор. Ошибка — намертво затянуть анкер на первом венце без учета того, что сруб осядет на 5–7% от высоты.

Узел вентиляции подполья

Подполье без вентиляции превращается в парник с повышенной влажностью, где древесина нижних венцов работает в нерасчетных условиях. Продухи проектирую по СП 31-105-2002: их суммарная площадь — не менее 1/400 от площади подполья, расположены в цоколе на высоте не ниже 150 мм от планировочной отметки. Ошибка с вентиляцией на одном из моих объектов обошлась заказчику в замену трех нижних венцов и обработку биозащитой всего подполья — экономия вентиляции на старте обернулась шестизначными цифрами.

Узел тепло- и гидроизоляции

Фундамент и цоколь должны защищать дом от холода и влаги. В зоне примыкания к деревянным стенам нельзя допускать переувлажнения и промерзания. Я всегда настаиваю на «тепловом уступе»: вертикальное утепление цоколя экструзионным пенополистиролом толщиной не менее 50–100 мм в зоне промерзания, горизонтальная отсечка, кольцевой дренаж и отмостка с уклоном от дома. Отмостка — не просто бетонная дорожка. Она должна быть утеплена и иметь уклон 5–10%. На одном объекте с глинистыми грунтами заказчик сэкономил на утеплении отмостки — через три сезона морозное пучение подняло угол плиты на 35 мм.

Сравнение типов фундамента для бревенчатого дома

Что обязательно проверить перед началом работ

• имеются ли инженерно-геологические данные по участку (скважины, статическое зондирование);
• рассчитан ли вес дома с учетом снеговой и полезной нагрузок, а также всех постоянных нагрузок (кровля, отделка, перекрытия);
• предусмотрена ли защита нижнего венца от капиллярной влаги и правильно ли подобрана марка антисептика (я часто применяю трудновымываемые составы на основе меди и триазолов для окладного венца);
• спроектирован ли водоотвод и утепленная отмостка;
• понятны ли узлы примыкания, анкеровки и вентиляции — проверить деталировку по чертежам;
• учтена ли усадка бревенчатого дома (для бревна естественной влажности усадка может составлять 5–7% от высоты сруба, что для этажа в 3 метра дает до 210 мм вертикальной осадки).

Типичные ошибки при устройстве фундамента

• выбор фундамента только по цене, без анализа грунтов;
• отсутствие геологии — экономия в 40–60 тысяч рублей, которая тянет за собой риски на миллион;
• недостаточная глубина или неверная отметка подошвы — особенно часто вижу на ленточных фундаментах, где проектируют «как у всех»;
• слабая гидроизоляция первого венца или отказ от нее вовсе;
• отсутствие дренажа на влажных участках — вода подхватывает фундамент и перераспределяет нагрузку;
• игнорирование усадки сруба и защемление бревен в жестких анкерах;
• попытка «поправить» кривой фундамент подкладками на стройке — клинья и куски доски разрушаются и дают неравномерную опору.

Когда нужен отдельный расчет печи, перегородок и лестницы

Если в доме проектируется тяжелая печь, камин, кирпичные перегородки или массивная бетонная лестница, считать их нагрузку нужно отдельно. Эти элементы создают локальные усилия, которые нельзя «размазать» по общему весу дома. Для бревенчатого дома узел примыкания печи к срубу требует особого внимания: печь оседает иначе, чем бревно, и если не заложить деформационные швы, в срубе пойдут трещины. На практике я рекомендую ставить печь на собственный фундамент, отделенный от основного зазором с эластичным заполнителем.

Практическое правило

• тяжелые элементы закладываются в проект заранее — после заливки фундамента перенос печи на 300 мм может потребовать усиления всей зоны;
• под локальные нагрузки могут понадобиться усиленные зоны (уширение ленты, дополнительные сваи, ребра жесткости в плите);
• перегородки и печь не стоит ставить «куда удобно» после возведения основания — это нарушает расчетную схему и ведет к неравномерным осадкам.

FAQ

Какой фундамент лучше для бревенчатого дома?

Универсального ответа нет, потому что каждый участок уникален. На стабильных грунтах чаще выбирают ленту, на слабых и влажных — сваи с ростверком, на сложных участках — плиту. Решение всегда увязываю с геологией, массой дома и архивом снеговых нагрузок в регионе.

Можно ли делать фундамент без геологии?

Для небольших хозяйственных построек — допустимо. Для полноценного бревенчатого дома — рискованно и, по моему опыту, почти всегда ведет к перерасходу бюджета на переделках. Без геологии легко ошибиться с несущей способностью грунта и глубиной заложения, а цена ошибки начинается от 200 тысяч рублей.

Нужна ли гидроизоляция между фундаментом и первым венцом?

Да, и это не опция, а обязательный элемент. Она отсекает капиллярную влагу от бетона и продлевает срок службы окладного венца. Обычно применяю два слоя битумно-полимерного рулонного материала с нахлестом.

Что важнее: тип фундамента или узлы?

Оба фактора критичны, но слабые узлы способны испортить даже идеально рассчитанный тип фундамента. Для бревенчатого дома особенно важны опирание (без защемления), крепление с компенсатором усадки, гидроизоляционная отсечка и вентиляция подполья.

Можно ли сэкономить на фундаменте?

Экономить можно только на избыточных решениях, а не на расчетах и защите конструкции. Ошибки в основании почти всегда обходятся дороже, чем правильно спроектированный фундамент на старте. Ремонт и восстановление геометрии сруба после осадки в разы дороже дополнительных 10–15% бюджета, заложенных в усиление.

Как понять, что фундамент выбран правильно?

Он соответствует грунтам участка, рассчитан по нагрузкам (постоянным и временным), защищен от влаги и промерзания, а узлы опирания и крепления согласованы с величиной усадки бревенчатого дома. Если после трех циклов замораживания-оттаивания геометрия сруба стабильна, а влажность нижних венцов не превышает 18% — фундамент отрабатывает штатно.
